Kompakt, mobil, zuverlässig und leicht zu bedienen

Die mobile Arbeitsstation für die Verarbeitung und Dosierung von hochgefüllten, abrasiven und hochviskosen LOCTITE 2K Epoxid- Strukturklebstoffen



Die DM 80 STATIC MIX ist für unterschiedliche Industriebereiche konzipiert und einsetzbar, wie z. B. Flugzeugbau, Karosseriebau für PKWs, Nutz- und Spezialfahrzeuge, Agrarmaschinen, Wehrtechnik, Eisenbahn sowie Wohnmobile, um nur einige zu nennen.

Flexibel heute und morgen

Die kompakt designte DM 80 STATIC MIX erfüllt alle technischen und qualitativen Anforderungen der Zulieferer für den Flugzeugbau und andere Industrieanwendungen, bei denen die exakte Verarbeitung und Dosierung von 2K Materialien, die Automatisierung von manuellen Prozessen und die Nachvollziehbarkeit von Prozessabläufen ent- scheidend für die Qualität von Bauteilverklebungen sind.

Garantierte Qualität

Mit der Markteinführung der neu entwickelten DM 80 STATIC MIX stellen wir die von Ihnen geforderte Qualität sicher.

Die DM 80 STATIC MIX ermöglicht einen effizienten Materialverbrauch und kürzere Produktionszeiten sowie höhere Qualität, Konsistenz und Zuverlässigkeit beim Mischen und Dosieren, Integration von Industrie 4.0 Features, einem globalen Servicenetz und der Möglichkeit einer optionalen Einbindung in Ihre Automationslinien.





Einfache Verarbeitung und platzsparender Einsatz

Die DM 80 STATIC MIX ist so konzipiert, dass das Bedienpersonal die unterschiedlichsten Aufgabenstellungen einfach und sicher erfüllen kann. Bedienung und Visualisierung erfolgen über einen 15,6“ Touchscreen.

Weiteres Feature ist ein Prozessdatenlogging, bei dem Materialdrücke, Pumpendrehmomente, Wiegedaten, Korrekturfaktoren und Alarmdaten aufgezeichnet und gespeichert werden. Darüber hinaus lassen sich Parameter für die Austragsmenge, das Mischungsverhältnis und die Dosierzeit einstellen. Besonders herauszustellen ist der inaktive, menügeführte Kalibrierungs- und Dosierprozess, der durch eine Kontrollverwiegung mit einer Präzisionswaage permanent gegengeprüft wird.

Alle Maschinenbestandteile sind auf einem rollbaren Gestell untergebracht. Ersatzmischelemente, Separator für die Kalibrierung, Handschuhe und Abfüllbecher sind direkt greifbar. Die leichte Zugänglichkeit der Maschine ermöglicht die schnelle und einfache Durchführung von Pflege- und Wartungsarbeiten.







Animation der SONDERHOFF DM 80 STATIC MIX - Lange Version









Animation der SONDERHOFF DM 80 STATIC MIX - Kurze Version







DM 80 STATIC MIX - Überblick und besondere Merkmale



Touchscreen Prozessdatenlogging Betriebsartenbedienfeld Rollbares Gestell Präzisionsexzenterschneckenpumpen 2K Präzisionsmischkopf mit statischer Vermischung Integrierte Präzisionswaage Zubehör Druckgeregelter Separator Kartuschenabfüllung Manometer Druckluftanschluss Gebindewechsel Sicherheits-Ram-Presse Materialtemperierung

Touchscreen

Visualisierung und Bedienung über 15,6“ Touchscreen mit interaktivem, menügeführtem Kalibrierungs- und Dosierprozess

Prozessdatenlogging

von Materialaustragsmengen, Mischungsverhältnissen, Materialdrücken, Pumpendrehmomente, Wiegedaten, Korrekturfaktoren und Alarmdaten

Betriebsartenbedienfeld

mit Warnleuchten, Schlüsselschalter zur Vorwahl der Betriebsart und NOT-HALT Abschaltung

Rollbares Gestell

Dosiermaschine ist auf einem Fahrgestell montiert

Präzisionsexzenterschneckenpumpen

in den Größen 8,2 / 1,8 ccm/U, mit Servoantrieben und automatischer Druckregelung

2K Präzisionsmischkopf mit statischer Vermischung

mit Servoantrieben, für Austragsmengen von 1,0 bis 2,5 g/s und Mischungsverhältnisse von 10:1 zu 1:1 stufenlos verstellbar (abhängig von Pumpengröße und Materialviskosität)

Integrierte Präzisionswaage

zur permanenten Kontrollverwiegung bei Kalibrierung und Dosierung

Zubehör

wie Ersatzmischelemente, Separator für die Kalibrierung, Handschuhe, Abfüllbecher sind direkt greifbar

Druckgeregelter Separator

für interaktive, menügeführte Kalibrierfunktion

Kartuschenabfüllung

in 230 ml Semco Kartuschen (optional)

Manometer

Einstellung und Druckanzeige mittels Manometer für Druck der Fasspresse und Belüftungsdruck

Druckluftanschluss

mit Filterdruckminderer und Wartungseinheit zur Versorgung der pneumatischen Verbraucher

Gebindewechsel

einfach durchführbar, mit geringem Materialverlust

Sicherheits-Ram-Presse

zur Materialförderung von 20 Liter Gebinden und Funktionen zur automatischen Be- und Entlüftung

Materialtemperierung

Vier einzeln steuerbare Heizkreise: Schöpfkolbenpumpe, Schlauchpaket, Dosierpumpe und Mischkopf inkl. Stützrohr (nur für A-Komponente)





Mischkopf mit Drucküberwachung
und strömungsoptimierter Materialdosierung





Der servo-angetriebene 2K Präzisionsmischkopf MK 34 in Edelstahlausführung und mit integrierter Heizfunktion ist für die drucküberwachte, statische Vermischung der Materialkomponenten für Austragsmengen von 1,0 bis 2,5 g/s vorgesehen, wobei auch andere Austragsmengen konfiguriert werden können. Der Mischkopf hat durch reduzierte Montagewinkel einen optimierten Bauraum, der für eine strömungsoptimierte Materialdosierung sorgt.

Das Mischungsverhältnis ist von 10:1 zu 1:1 stufenlos verstellbar, in Abhängigkeit von der Pumpengröße und Materialviskosität. Die Vermischung erfolgt durch den Statikmischer ME 13/24 mit niedrigem Gegendruck und hoher Durchflussmenge.

Die automatische, druckgeregelte Materialförderung zum Mischkopf erfolgt durch servo-angetriebene Präzisionsexzenterschneckenpumpen in Größen von 8,2 (A-Komp.) und 1,8 (B-Komp.) ccm/U. Dafür sind Drucksensoren zur Prozessüberwachung mit reduzierten Störkonturen verbaut.



Allgemeine Beschreibung

  • Drucküberwachter und servo-angetriebener Mischkopf in Edelstahlausführung für die statische Vermischung
  • Design für strömungsoptimierte Materialdosierung
  • Mit integrierter Heizfunktion
  • Dosierdrucksensoren vor und nach den Exzenterschneckenpumpen zur Regelung der Materialförderung der Schöpfkolbenpumpen der RAM-Presse
  • Vermischung durch Statikmischer ME 13/24 mit niedrigem Gegendruck und hoher Durchflussmenge
  • Zusätzliches Stützrohr zur Drucksicherheit und Verhinderung von Pulsierung des Statikmischers ME13/24
  • Min. Dosiervolumen: 20 g
  • Max. Dosiervolumen: Behältermenge für A- und B-Materialkomponente
  • Druckgeregelter Separator für interaktive, menügeführte Kalibrierfunktion



Technische Daten  2K Präzisionsmischkopf MK 34
Abmessungen (H x B) 1.113 x 413 mm
Betriebsdruck max. 30 bar
Ausbringmenge von 1,0 bis 2,5 g/s, andere Ausbringmengen auf Anfrage
Dosiergenauigkeit ca. +/- 3 %
Mischungsverhältnis 10 : 1 bis 1 : 1 stufenlos verstellbar
(abhängig von Pumpengröße und Materialviskosität)
Viskositätsverarbeitungsbereich von 10.000 bis 1.000.000 mPas,
andere Viskositäten auf Anfrage



Bedienung und Visualisierung



Produktionsmenü



Kalibrierungsmenü

Wartungsmenü

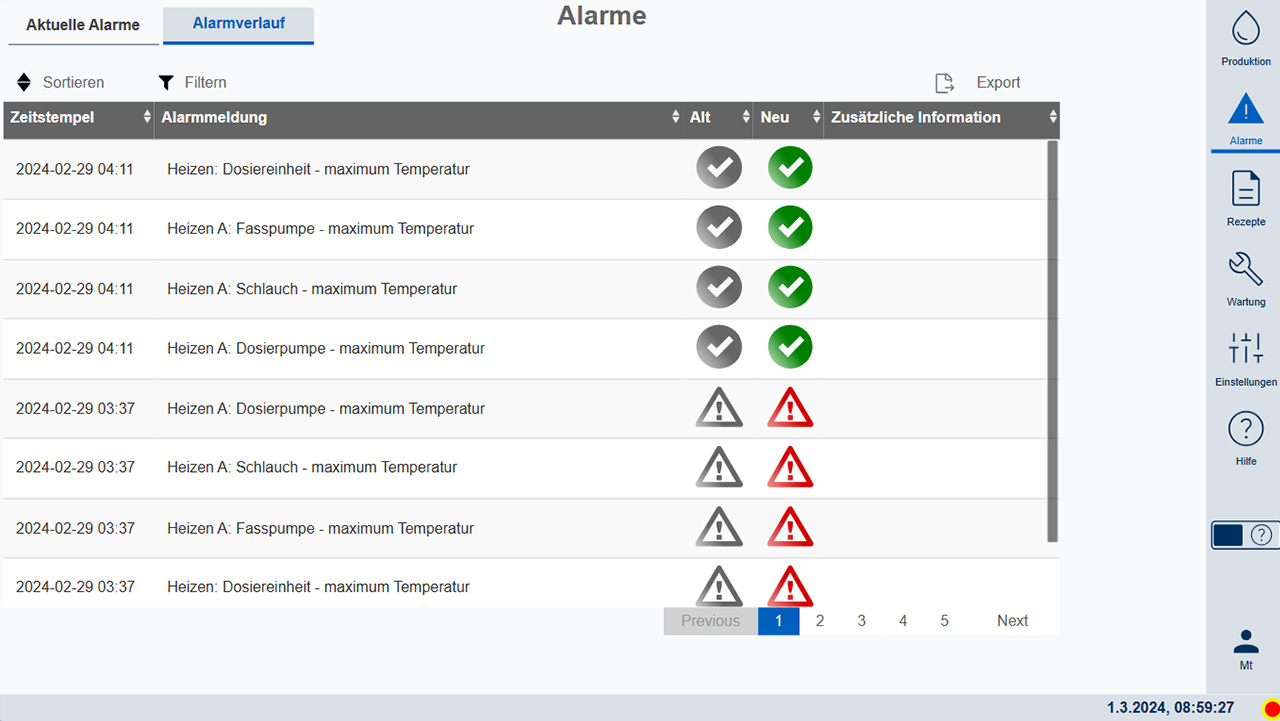

Alarmmeldungen

Rezeptureinstellung

Temperierung

Benutzerverwaltung



Technische Daten

STEUERUNGSKONZEPT

  • Modulare B&R IPC Steuerung mit Bedienung und Visualisierung über 15,6“ Touchscreen, im Schaltschrank integriert. Vorbereitung einer Schnittstelle zur Steuerung durch einen 6-Achs Roboter
  • NOT-HALT-Funktion

  • Rezepturverwaltung

  • Programmierbare Topfzeitüberwachung und Dosiermengenvorwahl

  • Spontan verfügbare Fördermengenanpassung mittels Servoantriebe (abhängig vom geförderten Material)

  • Drucküberwachung der Materialkomponenten

  • Bedienerverwaltung mit Passwortlevel

  • Digitale Komponenten-Arbeitsdruckanzeige

  • VPN Router für Remote Services

  • Display-Sprachumschaltung deutsch, englisch, französisch, spanisch, italienisch

  • Adernkennzeichnung der Verdrahtung im Schaltschrank

  • Spannungsanpassung an Fremdspannungen, 60 Hz-Ausführung (optional)

STEUERUNG
  • Drehzahlverstellbare Servoantriebe

  • Antriebsleistung: 0,25 kW pro Servoantrieb

  • Antriebsdrehzahlen: 1 – 125 U/min

MISCHKOPF
  • MK 34 - drucküberwachter und servoangetriebener Präzisionsmischkopf in Edelstahlausführung für statische Vermischung. Design für strömungsoptimierte Materialdosierung, integrierte Heizfunktion

  • Exzenterschneckenpumpen der A-Komp. in Keramikausführung, Größe 8,2 ccm

  • Exzenterschneckenpumpenrotor der B-Komp. ist hartverchromt, Größe 1,8 ccm

  • Drucksensoren vor und nach den Exzenterschneckenpumpen zur Regelung der Materialförderung der jeweiligen Schöpfkolbenpumpe (Ram-Presse)

  • Vermischung durch Statikmischer ME 13/24 mit niedrigem Gegendruck und hoher Durchflussmenge

  • zusätzliches Stützrohr zur Drucksicherheit und Verhinderung von Pulsierung des Statikmischers ME13/24

  • Min. Dosiervolumen: 20 g

  • Max. Dosiervolumen: Behältermenge für A- und B-Komponente

  • Druckgeregelter Separator für interaktive, menügeführte Kalibrierfunktion

  • Spezialpumpen auf Anfrage

  • Mischungsverhältnis: 10:1 – 1:1, stufenlos verstellbar (abhängig von Pumpengröße und Materialviskosität)
    Ausbringmenge: von 1,0 bis 2,5 g/s, andere Ausbringmengen auf Anfrage

  • Viskositätsverarbeitungsbereich: von 10.000 bis 1.000.000 mPas, andere Viskositäten auf Anfragerehzahlverstellbare Servoantriebe



MATERIALAUFBEREITUNG / -FÖRDERUNG

  • über Sicherheits-Zweisäulenheber / -presse (Ram) mit Zweihandbedienung
  • Schöpfkolbenpumpe A-Komp.: 29:1 und B-Komp. 13:1, Ausführung in Stahl
  • mit Sicherheitsdruckventil, Betriebsdruck zwischen 5 - 7 bar, geeignet für 20 l glattwandige Gebinde, Folgeplatte Durchmesser 280 mm

SCHLAUCHPAKET
  • A-Komponente: stahlarmierter Teflon-Hochdruckschlauch (optional temperiert mit elektr. Schlauchheizung)

  • B-Komponente: stahlarmierter Teflon-Hochdruckschlauch


MATERIALTEMPERIERUNG
  • Vier einzeln steuerbare Heizkreise: Schöpfkolbenpumpe, Schlauchpaket, Dosierpumpe und Mischkopf inkl. Stützrohr (nur für die A-Komponente)

PNEUMATIK
  • Pneumatik mit Filterdruckminderer
  • Wartungseinheit zur Versorgung der pneumatischen Verbraucher

ANSCHLUSSWERTE
  • Elektrik: Ausführung nach EN 60 204-1
  • Netzanschluss: 120 - 230 V, 50 / 60 Hz
  • Nennleistung: ca. 1,4 kVA (Vollausstattung inkl. Heizung)
  • Durchschnittlicher Verbrauch: ca. 0,7 kVA
  • Druckluftanschlusswert: 100 - 550 l/min bei 6 - 7 bar

QUALITÄTSSICHERUNG
  • Wartungseinheit mit Druckluftversorgungsüberwachung
  • Drucküberwachung der Materialkomponenten
  • Integrierte eichfähige Prozesswaage (mit eigener Schnittstelle)
  • Weitere Qualitätssicherungseinrichtungen nach Kundenwunsch adaptierbar
ALLGEMEINES
  • Rollbares Gestell in Formrohrausführung, Blechbiegekonstruktion, lackiert RAL 7035 und RAL 3020
  • Ersatzteilpakete
  • Option: Abfüllstation für 230 ml Semco Kartuschen zum Dosierung mit pneumatischer SEMCO Gun 6OZ

ABMESSUNGEN UND GEWICHT
  • B/L/H ca. 1.200 x 1.438 x 2.267 mm
  • Gesamtgewicht: ca. 600 kg



Abmessungen in mm
