Dosierzelle 3E PUR

Das Einsteigermodell für Standard-Anwendungen

Die kompakte Dosierzelle SONDERHOFF 3E PUR ist eine Nieder­druck-­Misch­ und Dosiermaschine, die flüssige, mittel­ und hoch­ viskose 2­-Komponenten Polyurethansysteme exakt verarbeitet, dynamisch homogen vermischt und präzise dosiert. Das dabei eingesetzte 2K Materialsystem wird mit der FIPFG-Technologie (Formed-­In-­Place Foam­Gasket) vollautomatisch auf die Bauteile aufgetragen.

Bei der Entwicklung der neuen 3E Dosierzellengeneration für das Dichtungsschäumen, Kleben und Vergießen von industriellen Bauteilen haben wir uns auf die wesentlichsten Eigenschaften einer modernen Dosiermaschine konzentriert und sie für die am häufigsten genutzten Anwendungsmerkmale ausgelegt.

Zusätzlich zur 3E PUR bieten wir zwei weitere Maschinentypen an. Es handelt sich dabei um die 3E SIL für 2K Silikonsysteme und die 3E FLEX als eine erweiterbare Dosierzelle für optionale Konfigurationen.

Alle drei Maschinentypen der 3E sind mit der DM 50x Technologie und unterschiedlichen Präzisionsmischköpfen aus der MK 825-­Serie ausgestattet, die durch innovative Verbesserungen punkten. Sie stellen höchste Prozessstabilität bei der vollautomatischen Dosierung der eingesetzten 2K Materialsysteme sicher.

Ein attraktiver Einstiegspreis ermöglicht sehr kurze Amortisationszeiten und durch den hohen Standardisierungsgrad verkürzt sich zudem die Lieferzeit.

Optimierte Prozessauswertung und -steuerung.

Durch Einsatz der Mischkopftechnologie MK 825 in der neuen Dosierzelle SONDERHOFF 3E PUR steht dem Maschinenbediener eine umfassende Datenbasis zur Verfügung. Sie ermöglicht zudem die vorbeugende Wartung von Verschleißteilen.

Die automatische Protokollierung aller Anlagen-, Material- und Prozessdaten gewährleistet jederzeit die Nachvollziehbarkeit des Produktionsablaufes.

Zur Absicherung einer kontinuierlich hohen Maschinenverfügbarkeit stehen unterschiedliche technische Serviceangebote zur Verfügung. Vorbeugende und geplante Wartung sind hierbei der Grundgedanke.

Das neue Video zur Dosierzelle SONDERHOFF 3E PUR





Hier erfahren Sie, wie einfach sich die Dosierzelle 3E in Betrieb nehmen und bedienen lässt – place, plug & work! Außerdem informiert Sie das Video über die Funktionalität der Dosierzelle, wo sich die einzelnen Maschinenbestandteile an der Anlage befinden und wie in Eigenmontage der optional bestellbare Wechseltisch an die Dosierzelle angebaut werden kann.





Dosierzelle SONDERHOFF 3E PUR für 2K Polyurethansysteme



Mischkopf MK 825 BASIC öffnen Linearroboter öffnen Schaltschrank öffnen Bedienung & Programmierung mit Sonderhoff Bedienoberfläche öffnen Hubtür öffnen Dosierkomponenten und Materialbehälter öffnen Füllschuss- und Spülwasserbehälter öffnen Wechsel- / Schiebetisch (optional) öffnen Optionale Nachfüllstation öffnen

Mischkopf MK 825 BASIC

Präzisionsmischkopf MK 825 BASIC mit Hochdruckwasser­spülung

Mehr zum Mischkopf MK 825 BASIC

Linearroboter

Der 3-­Achs-­Linearroboter sorgt für eine wiederhol­genaue (±0,1 mm) Führung des Mischkopfs über dem zu bearbeitenden Bauteil.

Schaltschrank

Die Steuerelektronik, die Servo-­ und Sicherheitstechnik und die modulare B & R "IPC-Steuerung" sind im klimatisierten Schaltschrank verbaut.

Mehr zum Schaltschrank der 3E PUR

Bedienung & Programmierung mit Sonderhoff Bedienoberfläche

Das multifunktionale Mobile Panel MP 2 mit Touchscreen (10,1“ WXGA TFT) zum Programmieren und Bedienen der Dosiermaschine.

Mehr erfahren

Hubtür

CE­-Konformität durch verschließbare Hubtüre zur Trennung vom Roboterarbeitsbereich

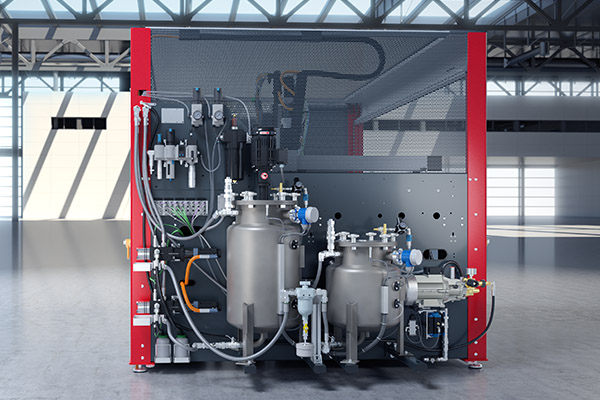

Dosierkomponenten und Materialbehälter

An der Stirnseite links befinden sich z. B. Präzisionszahnrad­pumpen, das Hochdruck­ wasseraggregat für die Mischkopfspülung sowie die Materialdruckbehälter für die A­ und B­Komponente.

Mehr zu unseren Dosierkomponenten

Füllschuss- und Spülwasserbehälter

An der Stirnseite rechts befindet sich die Öffnung zur Entnahme der Füllschuss­ und Spülwasser­ behälter.

Wechsel- / Schiebetisch (optional)

Wechsel- / Schiebetisch (optional) mit zwei im Wechsel manuell bedienbare Aufnahmeplatten

Mehr erfahren

Optionale Nachfüllstation

Die Dosierzelle 3E PUR kann für eine automatische Materialversorgung optional mit einer Nachfüll­station ausgestattet werden.

Mehr Informationen zu unseren Nachfüllstationen



Die Kompaktklasse für Standardanwendungen

Place, plug & work!



Sobald Strom, Wasser und Druckluft angeschlossen sind und die beiden Materialkomponenten des eingesetzten 2K PUR­Systems in den separaten Materialdruckbehältern eingefüllt und aufbereitet sind, kann mit der Produktion begonnen werden. Mit der 3E PUR können auch kleine und mittlere Stückzahlen sehr wirtschaftlich produziert werden.

Die Dosiermaschine ist mit einer manuell bedienbaren Hubtür ausgestattet. Demnach ist die Maschine CE-­konform, so dass keine zusätzlichen Schutzzäune oder Lichtschranken notwendig sind – eine effizienzsteigernde Platz­ und Kostenersparnis.





Mit der Dosierzelle SONDERHOFF 3E PUR (Economic, Efficient & Ecological) können Sie direkt loslegen:

Aufstellen, Anschließen und Produzieren – place, plug & work!





Die Dosierzelle SONDERHOFF 3E PUR ist so konzipiert, dass sie in einem Stück, fertig montiert, in einem Container, geliefert werden kann und am Bestimmungsort nur noch aufgestellt und angeschlossen werden muss.
Die Dosierzelle wird aus dem Transportcontainer entnommen, aufgestellt und angeschlossen – place, plug & work. Alle Features sind auf einem Chassis angeordnet, so dass die Dosierzelle sehr einfach in der Produktion umgestellt werden kann.
Die als Fertigungsinsel flexibel einsetzbare Dosierzelle benötigt mit einer Aufstellungsfläche von ca. 9 qm sehr wenig Platzbedarf.

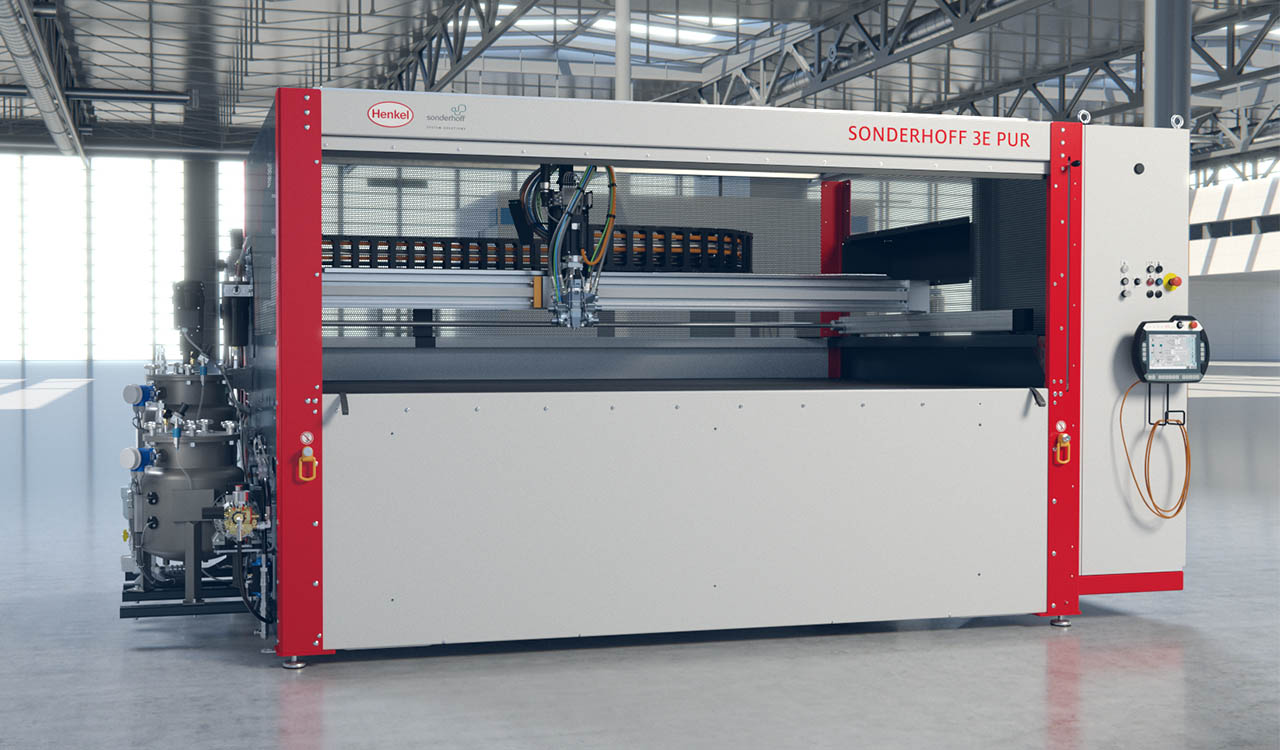

SONDERHOFF 3E PUR

Misch- und Dosiermaschine in Zellenbauweise für die Verarbeitung und Dosierung von 2K PUR-Systemen



In der Dosierzelle SONDERHOFF 3E PUR ist der Präzisionsmischkopf MK 825 BASIC für 2­Komponenten mit Hochdruckwasserspülung zur Mischkammerreinigung eingesetzt. Im Mischkopf werden die Komponenten dynamisch vermischt und das auf das Bauteil zu applizierende Materialsystem mengengenau dosiert. Der MK 825 BASIC ermöglicht eine Dosierung von 0,5 bis 5,0 g/s bei stufenlos einstellbaren, asymmetrischen Mischungsverhältnissen von 10 : 1 bis 1 : 2 und einer Dosiergenauigkeit von ±1 %.

Der MK 825 BASIC wird von einem in der Zelle integrierten 3-­Achs-­Linearroboter in dem Verfahrbereich von 2.500 x 1.250 x 250 mm (x/y/z) präzise geführt. Der Linearroboter mit Zahnriemenantrieb zeichnet sich durch gute Steifigkeits­ und Beschleunigungswerte für eine wiederhol­genaue (±0,5 mm) Führung des Mischkopfs über dem zu bearbeitenden Bauteil.



Halbgeöffnete Hubtür zeigt Präzisionsmischkopf MK 825 BASIC und Energiekette
Standardausstattung: Präzisionsmischkopf MK 825 BASIC für 2 Komponenten mit Hochdruckwasserspülung.





Bedienung der Dosiermaschine 3E PUR



Der Maschinenbediener legt ein oder mehrere Bauteile in den Arbeitsbereich der Dosierzelle auf die vor­bereitete Werkstückaufnahme. Danach schließt er mit einem Handhebel an der Maschinenvorderseite die Hubtür. Dann kann der vollautomatische Materialauftrag auf das Bauteil starten. Dazu fährt der CNC-­gesteuerte Präzisionsmischkopf MK 825 BASIC über die Bauteilkontur.



Zur Entnahme eines oder mehrerer Bauteile nach dem Dosiervorgang öffnet der Maschinenbediener die Hubtür mit der dort angebrachten Handschlaufe oder über den Handhebel.







Die einzelnen Komponenten der Dosierzelle 3E PUR



Mischkopf MK 825 BASIC

2-Komponenten-Mischkopf mit Hochdruckwasserspülung und dynamischer Vermischung für flüssige bis hochviskose polymere Reaktionswerkstoffe zum Dichtungsschäumen, Kleben und Vergießen.

Mehr

Schaltschrank

Der Schaltschrank ist die erweiterbare zukunftsfähige Steuerungszentrale der Dosierzelle SONDERHOFF 3E PUR mit DM 50x Technologie. Er beinhaltet die Elektroverteilung sowie die Steuerungs­ und Sicherheitstechnik für die Dosiermaschine und die CNC-­Steuerung des in der Zellen verbauten 3-­Achs-­Linerarroboters.

Mehr

Dosiermaschinenkomponenten und Materialbehälter

Bei der Dosierzelle SONDERHOFF 3E PUR sind die Dosiermaschinenkomponenten an der Stirnseite der Zelle befestigt. Dort finden sich z. B. die Präzisionszahnradpumpen, Druckluftanschluss und -­trockner sowie Wartungseinheit und Hochdruckwasseraggregat für die Mischkopfspülung.

Mehr

Multifunktionales Mobilepanel MP 2

Die Dosierzelle SONDERHOFF 3E PUR ist so konzipiert, dass der Bediener die unter­ schiedlichsten Aufgabenstellungen einfach und sicher erfüllen kann. Die Bedienung erfolgt über das einfach zu handhabende, multifunktionale Mobilepanel MP 2 mit integriertem 10,1“ Touchscreen. Hiermit wird die Konturprogrammierung von Bauteilen wesentlich erleichtert.

Mehr

Optionaler Wechseltisch

Die Bauteilbestückung der Dosierzelle SONDERHOFF 3E PUR kann optional auch über einen anbaubaren Wechsel-­ / Schiebetisch durch manuelles Verschieben der Aufnahmeplatten erfolgen. Bei dieser Lösung bestückt ein Maschinenbediener die beiden Aufnahmeplatten jeweils im Wechsel mit den Bauteilen.

Mehr

Optionale automatische Nachfüllstationen (NFS)

Die Dosierzelle 3E PUR kann für eine automatische Materialversorgung optional mit einer Nachfüll­station ausgestattet werden. Diese sorgt für eine materialspezifische Aufbereitung, homogene Konsistenz und kontinuierliche Materialversorgung der Komponentenbehälter der Misch­ und Dosier­anlage – ohne Exposition oder Kontamination der abzufüllenden Produkte.

Mehr

Technischer Service

Zusammenwirken von proaktivem Inhouse-Service, erfahrenem Vor-Ort-Service und reaktionsschnellem Online-Service

Mehr
